제품소개

FSCAN-2500PHX

​① 2방향 검사용 장비

② 통조림(햄, 분유, 음료, 수산물, 과일 등) 내 이물검사

③ 유리병 내 유리 이물검사

④ PET, 플라스틱용기 내 이물검사


- 사용자 및 Application에 맞춰 S/W, Table Size 등 맞춤 제작이 가능합니다

구입문의



■ 사양


 구분

사양

FSCAN-2500PHX

 제품사이즈

2800mm(L) , 1486mm(D) , 1776mm(H)

 X-ray 출력

120kV, 480W

Converyor

검사속도

최대 60m/분 ( 옵션 : 80m/분 )

폭

 110mm

최대통과높이

100mm/200mm ( 옵션 280mm)

 모니터

 15 inch 터치모니터


* 실제 검출감도는 제품의 물리적 속성(내용물, 모양)이나 환경조건에 따라 달라질 수 있습니다.

* 유효 통과높이는 최대 통과높이에서 40mm 정도 낮은 수준입니다.

* 에어컨 추가 설치는 옵션사항입니다.

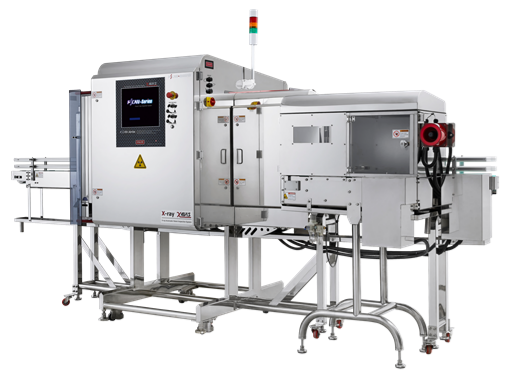

■ 모델별 사진




 FSCAN-2500PHX




■ 적용분야


- 통조림(햄, 분유, 음료, 수산물, 과일 등)

- 유리병(주류, 음료, 제약 바이알병 등)

- PET(음료, 생수 등)




■ 2방향 검사방식


□ 2방향 검사방식 (서로다른 2방향에서 한번에서 촬영하여 검사합니다.)









□ 2방향 검사방식 예시 (이물을 같은 위치에 두고 촬영 진행)






 “X-ray 1”->“Detector 1”

촬영이미지

“X-ray 2”->“Detector 2”

촬영이미지

“X-ray 1”->“Detector 1”

촬영이미지

  “X-ray 2”->“Detector 2”

촬영이미지



■ X-ray 이미지 - 유리병 충전량 / 이물검사

 양품

( 충전량 : 375ml )

   불량

  ( 충전량 : 370ml )

  -5ml ( 약 1.3% 부족 검사가능 )

      불량

     ( 금속이물 검사가능 )

      불량

     ( 금속이물 검사가능 )





■ X-ray 이미지 - 유리병(잼, 엑기스병) 내 이물검사

< 유자차(병) >

< 딸기잼(병) >

< 엑스기(병) >




■ X-ray 이미지 - PET병(쉐이크, 단백질파우더) 내 이물검사



금속(FE,SUS)

금속(FE,SUS)+비금속(유리,돌)이물

금속(FE,SUS)+비금속(유리,돌)이물






■ X-ray 이미지 - 생수 충전량 검사 및 이물검사

- 수위(충전량) 검사 -

- 뚜껑 유/무 검사 -

물이 쏟아지는 것을 방지하여 물을 절반 버리고 진행

 - 이물 검사 -

 양품

( 충전량 : 500ml )

   불량

  ( 충전량 : 490ml )

  -10ml ( 약 2% 부족 검사가능 )

  양품

뚜껑 있을 경우

불량

뚜껑 없을 경우

불량

금속이물 검사

불량

비금속이물 검사






 ■ X-ray 이미지 - 캔(햄) 내 금속이물검사






■ X-ray 이미지 - 통조림캔(소,대) 내 금속이물검사



■ 주요 부가 기능






1,000개 이상 제품 등록


1,000개 이상의 제품 등록이 가능하며, 각 제품별 개별 설정이 가능합니다.

사용자는 별도의 추가 설정없이 등록된 제품을 선택하여 검사를 진행할 수 있습니다.








스마트 러닝


"스마트 러닝" 기능은 각 제품에 대해 검사 감도 및 엑스레이 파워값을

자동으로 설정해줍니다.

간단하고 직관적인 설정으로 사용자는 쉽게 제품을 등록할 수 있습니다.





쉬운 검사 감도 설정


대표 검사 알고리즘을 통해 쉽게 검사 감도를 설정할 수 있습니다.







사용자 관리


사용권한별 구분된 사용자 기능을 제공합니다.





검사 설정 이력 관리


검사 설정이 변경된 이력 정보를 제공합니다.







이미지 분석


이미지 확대보기 기능을 통해 정밀한 이미지 분석이 가능합니다.





생산 관리


제품별 양품/불량 결과 및 전체 검사 수량 데이터를 관리할 수 있습니다.

또한, 보고서 저장 기능을 제공하며 저장된 보고서는 엑셀파일로 볼 수 있습니다.








이미지 관리


모든 검사 이미지를 저장할 수 있고, 저장된 이미지를 통해 추적/관리를 할 수 있습니다.






가동 데이터 분석


장비 가동 상태 및 생산정보 이력이 저장되고, 이를 그래프형태의 보고서로 볼 수 있습니다.








온라인 점검


자비스 온라인 점검 시스템을 통해 신속하게 장비를 점검할 수 있습니다.

※ 온라인 점검을 위해 장비가 인터넷에 연결되어야 합니다.
